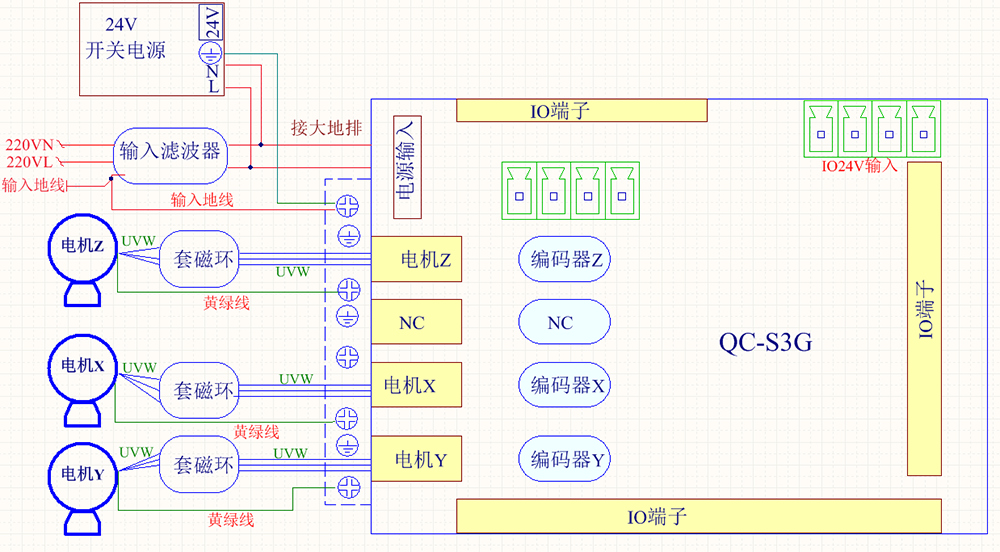

QC-S3G注塑機械手控製係統在幹擾場合接線示意圖

針對設備廠家環境情況，QC-S3G注塑機械手控製係統在幹擾場合接線示意圖：

說明：

1、輸入濾波器需要靠近機箱口，將濾波器輸入線及輸出線分開走。

2、動力線磁環靠近主機端子處，視情形繞1~3圈（地線不要繞磁環）。

3、輸入電源地線及開關(guan) 電源地線和電機地線都需要接到主機接大地排上。

4、條件允許，可多加一個(ge) 濾波器，即主機濾波器和開關(guan) 電源濾波器分開。

5、輸入濾波器推薦型號為(wei) PX4EL3-15A-T(15A)，此濾波器通過傳(chuan) 導測試，如自選，需要選擇3級濾波器，且濾波中心頻率在150K~1Mhz和3~10Mhz濾波器，電流15A額定。

6、動力線磁環濾波優(you) 選非晶磁環及錳鋅鐵氧體(ti) 磁環。

磁環如圖所示，內(nei) 徑≥35mm ，顏色可能為(wei) 黑 灰 綠， 厚度可稍大。

7、拖鏈最好將U V W電機線與(yu) 編碼器線和低壓IO線分開。
