HC-S3/HC-S5為(wei) 標準係列注塑機械手控製係統，機械手控製係統都配備了主控製板與(yu) I/O板。

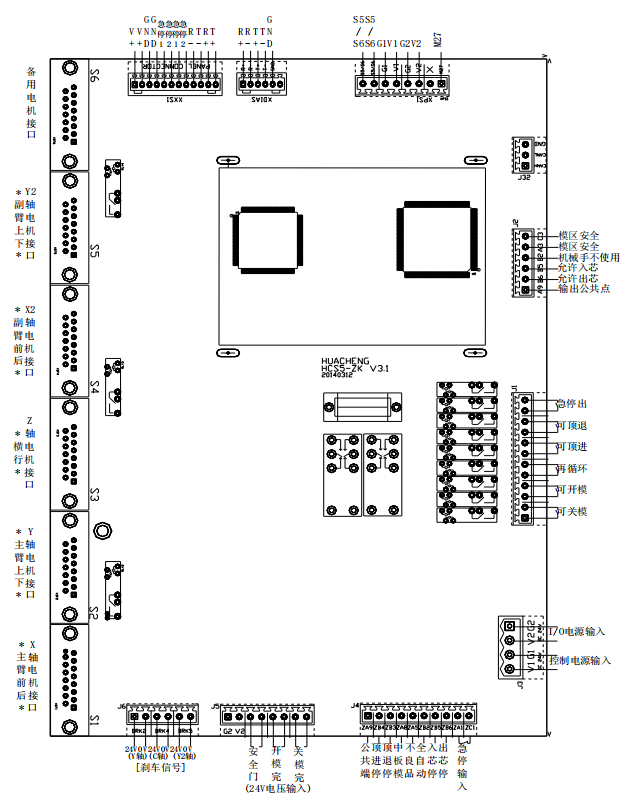

HC-S5機械手控製係統的主控製板的端口定義(yi) ：

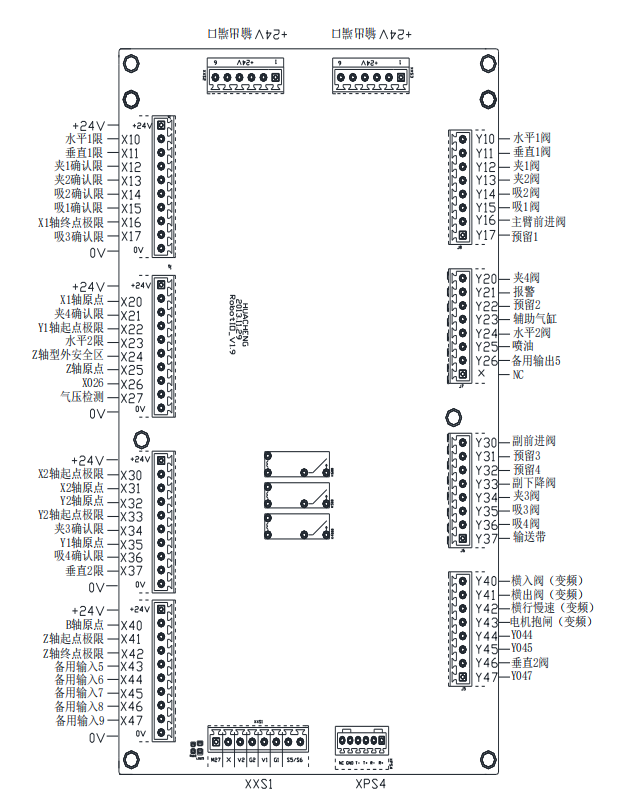

HC-S5 I/O板端口定義(yi) ：
備注：輸入、輸出信號均為(wei) NPN型，OV信號有效。極限為(wei) 常閉點，其他為(wei) 常開。

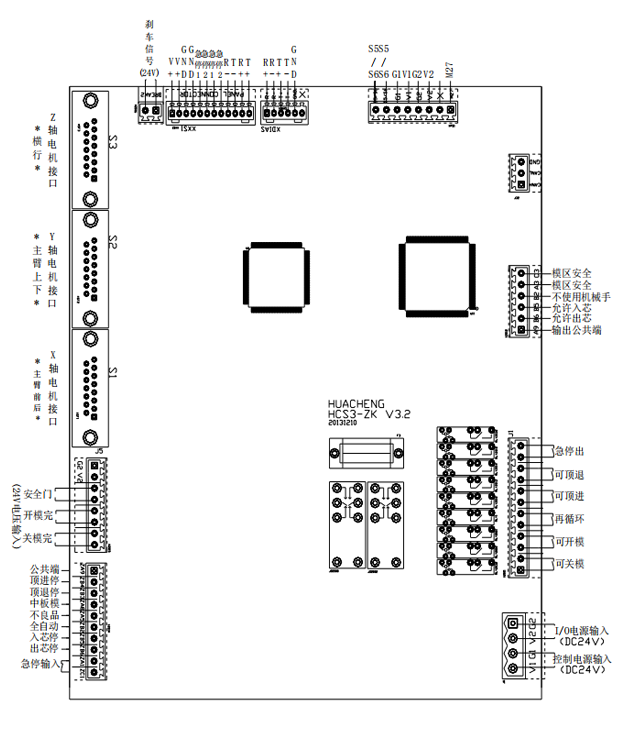

HC-S3主控製板的端口定義(yi) ：

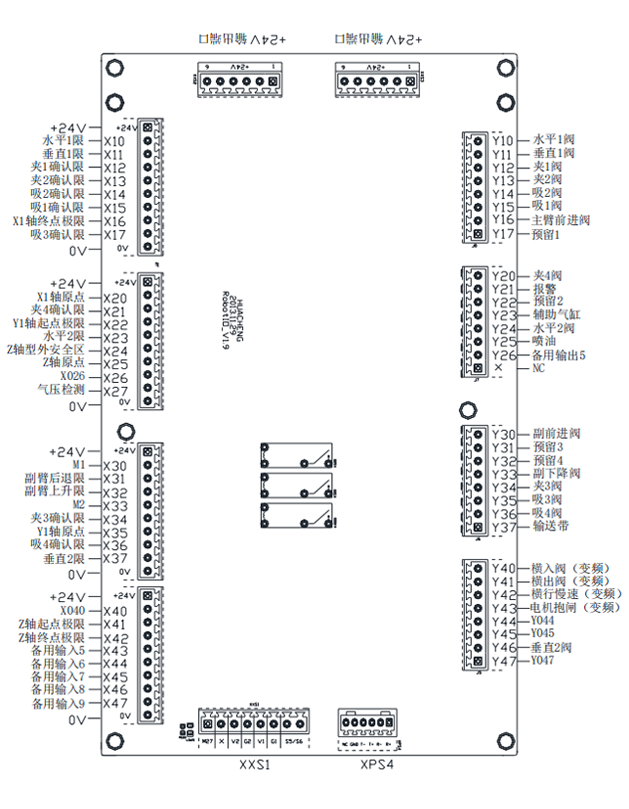

HC-S3 I/O板端口定義(yi) ：
備注：備用輸入、備用輸出的詳細用法請詳詢技術支持，M1、M2為(wei) 電動調位使用。

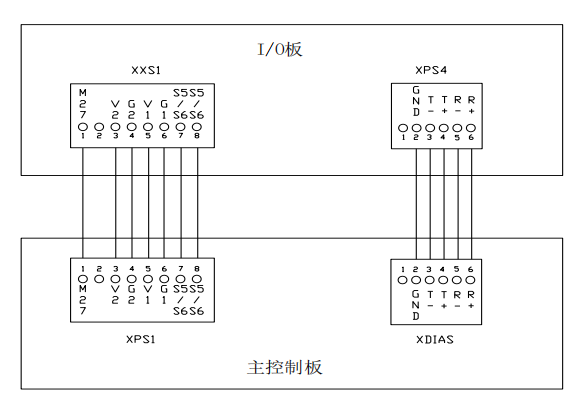

HC-S3/HC-S5主控製板與(yu) I/O板的接線圖如下：

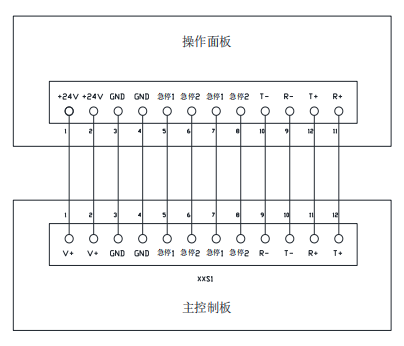

控製麵板與(yu) 主控製板的接線端子線序圖：
