桁架機械手控製係統的長原點和短原點設定

桁架機械手控製係統為(wei) yl34511线路中心工控ECTC通用係列機械手控製器，EtherCAT總線驅控一體(ti) 控製係統，原點中的長原點和短原點設定操作如下：

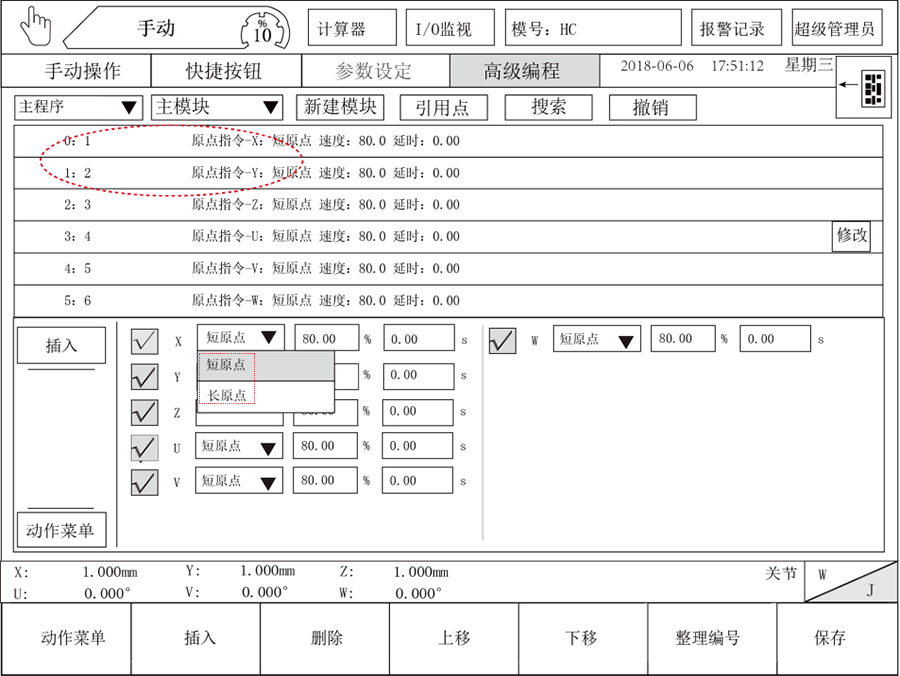

首先，手控器（示教器）切換到手動狀態。選擇可編程按鍵[0]:原點，點擊“原點指令”進入如下編輯界麵：

原點指令作用：此界麵下可設置軸回原點的順序及速度。

回原點的方式分為(wei) 2種，用戶可根據自家的機構自行選擇：

1.短原點（自動設定原點加開關(guan) 短原點）

回原點時一碰到原點鐵片，原點開關(guan) 亮即為(wei) 原點位置。

第一次設置原點或修改了回原點方式的設置流程：

按“原點”按再按“啟動”鍵機械手按照設定的順序依次進行回原點動作。當各軸找到原點後，係統會(hui) 出現報警並彈出選擇框，詢問“原點已經改變，需要重設原點位置？”如需重新設置則點擊“重設原點”選項，如不想重設原點則點擊“停止”選項。

2.長原點（自動設定原點加開關(guan) ）

回原點時一碰到原點鐵片後仍繼續走完整個(ge) 原點鐵片，原點鐵片的末端為(wei) 原點位置。

第一次設置原點或修改了回原點方式的設置流程：

按“原點”按再按“啟動”鍵機械手按照設定的順序依次進行回原點動作。當各軸找到原點後，係統會(hui) 出現報警並彈出選擇框，詢問“原點已經改變，需要重設原點位置？”如需重新設置則點擊“重設原點”選項，如不想重設原點則點擊“停止”選項。

注意：原點信號、方向等設置請關(guan) 注下一節內(nei) 容“原點信號、方向等設置”。
